表計算ソフトの利用：加速度と距離の関係のグラフ化


　● 　等加速度直線運動
       直線上を一定の加速度　ａ　(m/s2)　で進む物体の運動を考えると、
　　　時間　ｔ =0　(s)　のときの速度（初速度）をＶ0 (m/s)とすると、
　　　ｔ (s)後の速度　Ｖ　(m/s)は、
　　　　Ｖ　＝ Ｖ0 　＋　ａt　
　　　となる。
　　　よって、ｔ (s)後の位置　ｘ　は　上式を　時間について　積分して
　　　　ｘ　＝　Ｖ0 　ｔ　＋　（1/2)　ａt2
      である。
　
　


　●　 離散データを作る

　　　　いま、簡単のため　時間　ｔ 　は　０〜１０秒まで０．５秒刻みとする。
　　　　定数である　初速度　Ｖ0　と　加速度　ａ　を　任意に入力できるようにする。
　


　　　　※　定数を表計算ソフトで利用するには？（ただし、一例）
　　　　　　絶対参照というセルの参照方法を利用する。
　　　　　　これまでセルを参照する場合、例えば　B5セルの場合　＝C5＊sin（B5)　などとしてきたが
　　　　　　B5の値が定数で常にこの値を参照したい場合、このセルを普通にコピーすると不具合を生じる。
　　　　　　その際には　　＝C5＊sin（$B$5)　　のように　列と行の前に＄を追加する。
　　　　　　これにより、このセルをコピーすると変更されるのはC５のみとなる。
　　　　　　○　実際にやってみよう。

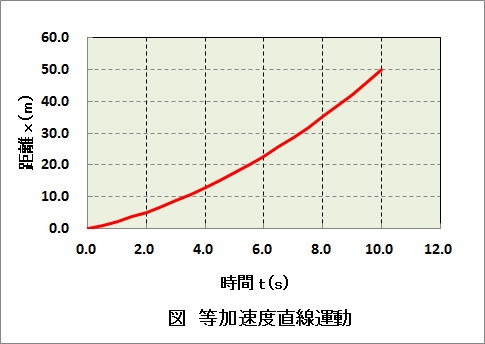

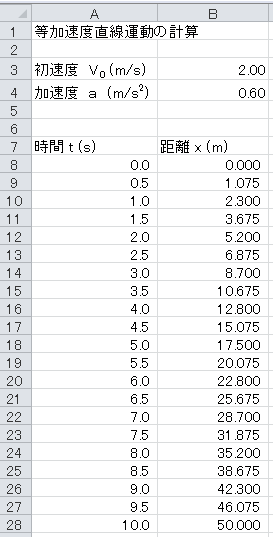

　●　 表とグラフの例

　

　　　
      ○B18セルの内容を考えてみよう。答えは下


　　 答え　= $B$3 * A18 + 0.5 * $B$4 * A18 * A18

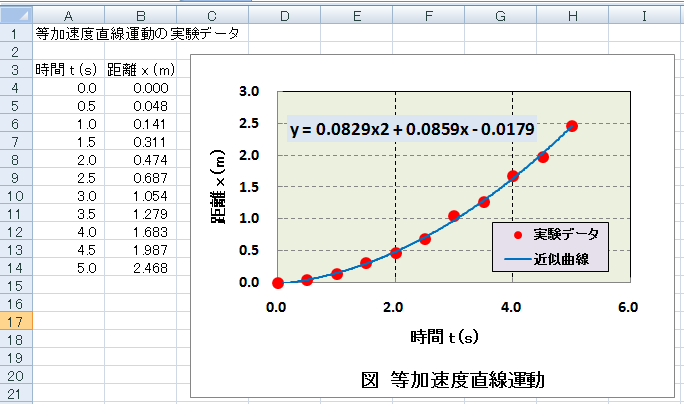

　●　 実験データをグラフ化する　
　　
　　　上記では、等加速度直線運動の離散（理論）データを作成したが、等加速度直線運動の実験によって
　　　時間と距離の関係が測定された場合を想定してみる。
　　　以下に、等加速度直線運動の模擬実験データを示すので、入力してグラフを描画する演習を行うこと。
　　　図のように近似曲線にも挑戦してみよう。

　　　ここで、近似曲線が示す　初速度　Ｖ0　と　加速度　ａ　について考えてみよう。
