選定したマイコンの一例

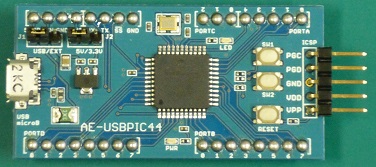

PIC18F4553使用 USBマイコンボード
(株)秋月電子通商 AE-USBPIC44(PIC18F4553)
仕様および特徴
USB2.0対応、ICSPコネクタ付
電源LED、リセットスイッチに加え、LEDx1、スイッチx2付
電源は5Vで動作させます。
プログラムメモリ:32KB、SRAM:2KB、EEPROM:256バイト
ADコンバータ:12ビットx13ch(最大)
LCD付ベースボード例
LCDの仕様
(株)秋月電子通商
取扱 ACM1602NI-FLW-FBW-M01
(Xiamen Zettler Electronics Co.,
Ltd.)
16文字x2行表示、I2C接続のキャラクタLCDモジュール
※本LCDモジュールを5V駆動しています。
バックライトLEDの電流制限抵抗に150Ω抵抗、
コントラスト調整の半固定抵抗は5kΩを使用しています。
